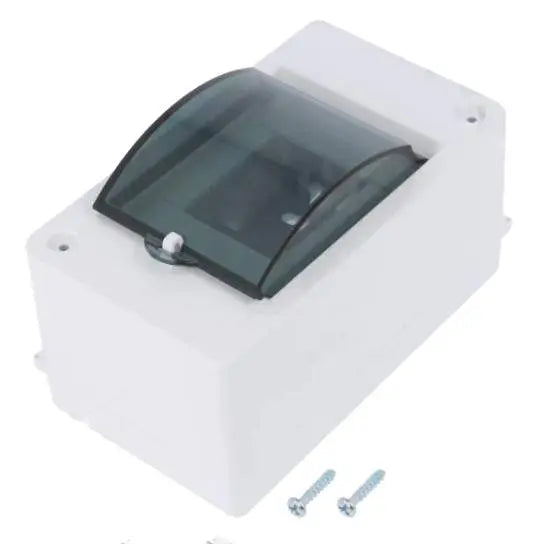

Kabinet til DIN-moduler - 3U (IP20)

Kabinettet er tænkt til DIN-moduler, altså de komponenter der klikker fast på en standard DIN-skinne, som automatsikringer, HPFI-relæer eller kontaktorer. Med plads til 3 moduler fordelt på 1 række er det et kompakt kabinet, der er velegnet, hvor du kun skal have et fåtal af moduler placeret et sted, uden at det skal indgå i en stor gruppetavle. Det hører til i MINI-serien fra ELEKTRO-PLAST NASIELSK, som netop er udviklet til den slags mindre installationer.

Kabinettet er beregnet til vægmontering og måler 140 x 82 x 84 mm (H x B x D), så det fylder ikke meget, hvor der er trangt om pladsen. Det er klassificeret til IP20, hvilket betyder beskyttelse mod finger- og værktøjsberøring samt større faste fremmedlegemer, men ikke mod vandstænk eller fugt. Det gør det egnet til tørre omgivelser indendørs. Den operationelle temperatur ligger mellem -20 og +70 °C, så det kan bruges i lidt kølige rum eller uisolerede skure, så længe det ikke udsættes for direkte fugtpåvirkning.

Huset er fremstillet i polystyren og leveres i hvid, mens dækslet er transparent mørkt, så du stadig kan se ind til modulerne uden at skulle åbne lågen for et hurtigt overblik. Kabinettet har en nominel spænding på 400 V og er udført i beskyttelsesklasse II, hvilket betyder, at det er dobbeltisoleret og derfor ikke kræver jordforbindelse på selve kabinettet. Den mekaniske slagfasthed er IK05, som angiver en vis modstandsdygtighed over for stød og slag udefra.

De to angivelser handler om to forskellige ting. IP20 fortæller noget om, hvor godt kabinettet er beskyttet mod indtrængning af fremmedlegemer og fugt udefra, i dette tilfælde beskyttelse mod fingerberøring, men ingen vandbeskyttelse. Beskyttelsesklasse II handler derimod om den elektriske isolering af selve produktet og betyder, at det er dobbeltisoleret, så det ikke kræver en jordforbindelse for at være sikkert at bruge. De to angivelser supplerer altså hinanden frem for at være alternativer til hinanden.

Hvor IP-koden beskriver beskyttelse mod støv og fugt, beskriver IK-koden kabinettets modstandsdygtighed mod mekaniske stød og slag udefra, for eksempel hvis nogen kommer til at ramme det med værktøj eller andre genstande. Med IK05 har kabinettet en vis, men ikke ekstrem, modstandsdygtighed over for den slags påvirkning. De to koder siger altså noget forskelligt om produktets robusthed: den ene om tætheden, den anden om styrken i selve materialet.
