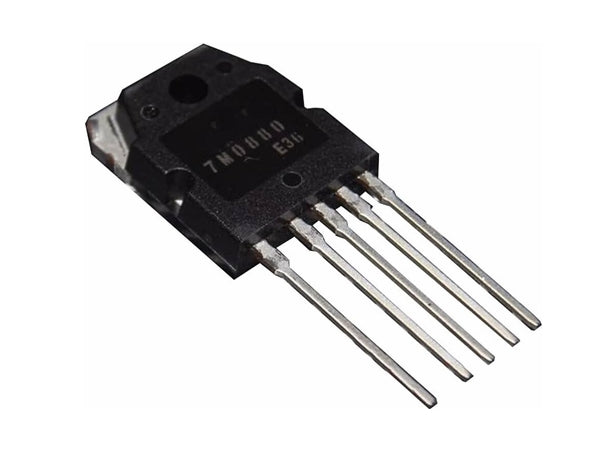

FS7M0880 Power Switch (FSP) - 30V, 8A, 190W (TO3P-5)
FS7M0880 Power Switch (FSP) - 30V, 8A, 190W (TO3P-5)
Fairchild Power Switch (FPS) produktfamilien er specielt designet til en offline SMPS med minimum eksterne komponenter. Fairchild Power Switch (FPS) består af en højspændingseffekt SenseFET og PWM-controller IC i strø... Se mere
0 stk på lager
2 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Fairchild Power Switch (FPS) produktfamilien er specielt designet til en offline SMPS med minimum eksterne komponenter. Fairchild Power Switch (FPS) består af en højspændingseffekt SenseFET og PWM-controller IC i strømtilstand. PWM-controlleren inkluderer en integreret fast oscillator, underspændingslåsen, forkantsblændingsblokken, den optimerede gate-tænd/sluk-driver, den termiske nedlukningsbeskyttelse, overspændingsbeskyttelsen, de temperaturkompenserede præcisionsstrømkilder til sløjfekompensation og et fejlbeskyttelseskredsløb. Sammenlignet med kun PWM-controller kombineret MosFET eller RCC switching converter-løsning, kan en Fairchild Power Switch (FPS) reducere den samlede komponentpris, designstørrelse og vægt, og samtidig øge effektiviteten, produktiviteten og systemets pålidelighed. Den har en enkel påføringsmetode, der er velegnet til prisnedsættende design i enten en flyback-konverter eller en fremad-konverter.
Funktioner:
- Præcisionsfast driftsfrekvens
- FS7M0880 (66kHz)
- Puls for puls over strømbegrænsning
- Overbelastningsbeskyttelse
- Overspændingsbeskyttelse (min. 25V)
- Intern termisk nedlukningsfunktion
- Underspændingsspærring
- Intern High Voltage Sense FET
- Lach Up Mode
- Blød start
- Drain-gate spænding (V DGR ): 800 V
- Gate-Source Spænding (V GS ): ±30 V
- Drænstrøm pulseret (I DM ; 32 A
- Kontinuerlig drænstrøm (TC=25°C) ( ID ): 8 A
- Kontinuerlig drænstrøm (TC=100°C) ( ID ): 5,6 A
- Maksimal forsyningsspænding (V CC, MAX ): 30 V
- Total effekttab (P D ): 190 W
- Driftsomgivelsestemperatur ( TA ): -25...85°C
- Opbevaringstemperatur (T STG ): -55...150°C
The Fairchild Power Switch(FPS) product family is specially designed for an off line SMPS with minimal external components. The Fairchild Power Switch(FPS) consists of a high voltage power SenseFET and the current mode PWM controller IC. The PWM controller includes an integrated fixed oscillator, the under voltage lock out, the leading edge blanking block, the optimized gate turn-on/turn-off driver, the thermal shut down protection, the over voltage protection, the temperature compensated precision current sources for loop compensation and an fault protection circuit. Compared to just PWM controller combined MosFET or RCC switching converter solution, a Fairchild Power Switch(FPS) can reduce total component price, design size, and weight,also simultaneously increase efficiency, productivity, and system reliability. It has a simple method of application well suited for cost down design in either a flyback converter or a forward converter.
Features:
- Precision Fixed Operating Frequency
- FS7M0880(66kHz)
- Pulse By Pulse Over Current Limiting
- Over Load Protection
- Over Voltage Protection (Min. 25V)
- Internal Thermal Shutdown Function
- Under Voltage Lockout
- Internal High Voltage Sense FET
- Latch Up Mode
- Soft Start
- Drain-Gate Voltage (VDGR): 800 V
- Gate-Source Voltage (VGS): ±30 V
- Drain Current Pulsed (IDM; 32 A
- Continuous Drain Current (TC=25°C) (ID): 8 A
- Continuous Drain Current (TC=100°C) (ID): 5.6 A
- Maximum Supply Voltage (VCC,MAX): 30 V
- Total Power Dissipation (PD): 190 W
- Operating Ambient Temperature (TA): -25...85°C
- Storage Temperature (TSTG): -55...150°C
Specifikationer
Specifikationer
Vi har i øjeblikket ingen tekniske specifikationer registreret på denne vare.
Er du i tvivl om den passer til dit behov?
Ring på 88 33 03 01 eller
send os en besked – vi står klar til at hjælpe.
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
